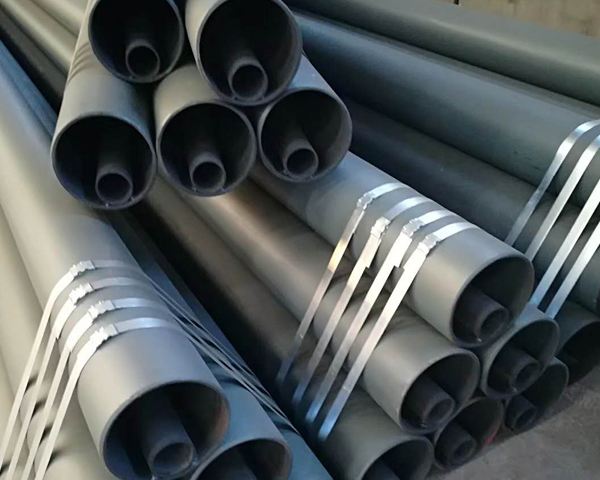

气力输灰紊流双套管

当紊流双套管的下部出现灰堆时，即出现了堵管现象，则此时输送空气因堵塞而改走内旁通管，则大量的输送空气在紊流孔的撞击下产生强大的俯冲干挠气流，对堵塞的灰堆切向冲击而进行彻底的吹通，完成了紊流双套管自吹扫堵灰的过程。

运用上述工作原理在整个管道输送线路上形成了—个具有高灰气比的良动流动状态。紊流双套管输送系统通过安装辅助内管避免了管道积灰的现象，自动运行不需要采用任何其他附加设施和外界干涉。设备能在管道残存物料的情况下随时开机运行。

粉煤灰气力除灰系统专用双套管系统在具体管道配置中有较大的讲究，有标准紊流双套管、端头紊流双套管及紊流双套伸缩管，系统中弯头不采用紊流双套管的形式，但在弯头后就要配置端头紊流双套管，因输灰转弯容易将较多的飞灰进入内旁通管，造成彻底的堵管。

由于紊流双套管对水平管堵灰的吹扫作用特别明显，因此双套管系统适用远距离输送，一般输送距离可达2000米，最大甚至于可达3000米。

紊流双套管输送系统特点：

紊流双套管输送系统的输送管道采用了内外双套管。这种独特的技术使输送气体在管道内产生自调节有序的紊流。保证了物料输送过程的不堵塞，可最好的实现物料输送的低正压、高浓度、低流速。它所带来的系统独特之处为：

系统可靠，不堵塞：

采用了内外双套管，输送气体在管道内产生自调节有序的紊流，尤其在输送过程中，对有堵塞趋向的部位，这种紊流将自动加强，以消处堵塞。所以，紊流双套管输送系统自问世二十年来，几乎没有出现过正常工作堵塞的现象。

易操作：

紊流双套管输送系统在管道中有物料的状态下，仍可随时起、停。无需象其它系统那样，正常停运或故障停运后为保障下次启动必须先将管内滞留的物料清处干净，否则启动时将容易堵塞。

大物料量、远距离：

紊流双套管输送系统不堵塞的特点使其比任合其它系统都适合于大物料量、远距离的气力输送。目前，系统已有输送物料量最大达300吨，输送距离最长达3000米的使用业绩。

大颗粒、高比重物料输送：

   紊流双套管输送系统不堵塞的特点使其比任合其它系统都适合于大大颗粒、高比重物料的气力输送。目前，Turbuflow系统允许少量20mm物料与粉状无料一起输送，而不需破碎；允许输送堆积密度在0.6~1.5t/m3的物料。

耐用、，磨损少、维护量小：

紊流双套管输送系统可工作在低正压（约2.5 – 4.5bar），高浓度（可达40－50的 灰、气比），低流速（始端约4 -6米/秒;末端约10-14米/秒的，仅为其它系统的30％－70％）的状态下。 低流速、低正压的特点使系统磨损非常小（因设备的磨损速度是与飞灰输送速度的立方成正比关系），因而系统非常耐用，维护量非常小。

能耗小：

紊流双套管输送系统的高浓度输送的特点减少了其工作的输送空气量，设备需要量(减小输送空压机容量和灰库的布袋除尘器容量), 而且也大大地减少了能耗。因此其运行成本远远地低于传统的输送系统。

系统优化、简洁

紊流双套管浓相输送系统与其它系统相比，非常简洁，它可作到：

灰通道设备种类最少，设备数量最少。

可能泄漏点最少

测量点最少。

管道数量最少

阀门、设备和系统工作频率最小

系统设备维护量最简洁、最小

系统起动、停机工作量最小、最简单

系统需加热、保温处最少粉煤灰气力除灰系统专用双套管。
