什么是双套管输灰系统

双套管输送系统是20世纪80年代后期在国外发展起来的一种先进的气力输送技术，我国从90年代中期开始引进，并于90年代后期由我公司实现国产化。

双套管输送系统从输送机理上有别于常规的正压气力输送系统，改悬浮输送为静压输送，从而改变了常规正压输送低浓度、高流速、易磨损、易堵管的工况，是解决输送高磨损、大出力、密相输送磨损性大的物料（例如锅炉飞灰）的理想方案，代表了当今除灰技术的先进水平。系统通过输送管道的自调节内旁通管实现稳态输送，并防止了堵管的发生。

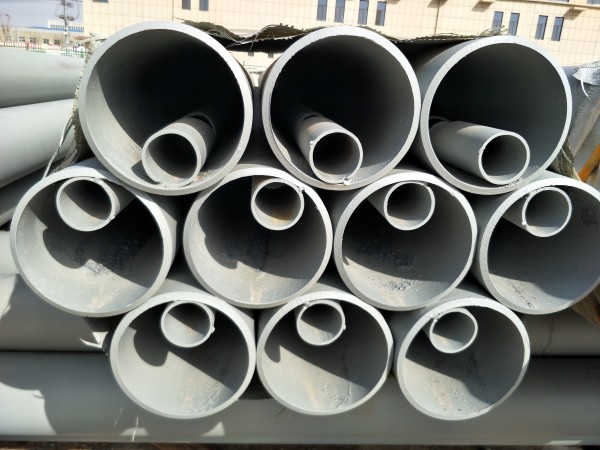

紊流双套管输送系统最大的结构特点在于其输送管，它是由主输送管和内旁通管组成，内旁通管上设有引流-阻尼隔板，底部沿轴向按工艺要求每隔一定间距设一开口，通过输送管道的自调节实现飞灰的紊流状态输送。

输送空气同时通过主输送管和内旁通管，内旁通管上特别设计的开口在主输送管上形成紊流，在紊流状态下，飞灰积聚并分割成料段，其主要工作原理如下：

低速输送状态下，随着输送管道距离的增长，物料紊流流动状态被破坏，并积聚于管道底面，主输送管道因物料发生积聚而趋于堵管，阻力增大，沉积料段处的压降剧增使得进入内旁通管的空气流量增加。空气进入内旁通管后，由于两气流射流点之间的压差大于输送两点间的料段压力，内旁通管的空气重新流入主输送管，重新流入主输送管的空气在此区域形成紊流，将此料段堆吹散。气灰混合物流入和流出内旁通管在整个输灰过程中不断重复，这样料段在主输送管内不断分割、移动、吹散，将物料不断向前输送。从而使紊流双套管气力输灰系统实现低流速、高浓度的紊流稳定输灰运行。以上的输送机理并没有通过昂贵或复杂的系统来获得，而是基于一个非常简单的物理原理实现：空气将向阻力最小的方向流动。
