紊流双套管输送系统介绍

紊流双套管输送系统介绍
紊流双套管输送系统能在通常的运行条件下对大物料团自动地疏松, 不会出现其它飞灰输送系统中常见的堵管现象。其特点为在主输送管内安装了内旁通管。内旁通管内每隔一段距离都有特别设计的紊流口, 每个紊流口中央竖有开孔的挡流板。流入内旁通管的输送空气在挡流板作用下，在输送管内尽可能大地产生紊流,  使物料和空气连续地充分地流化、混合，便于输送。
若物料输送时在输送管内某段形成了物料堆, 局部压阻增加，产生局部高气压。高气压使更多的空气旁路流入内旁通管，在物料堆前后内管开口处，形成更强的紊流, 从而疏松堆积的物料堆，消处堵塞。
因此，与其它系统相比，紊流双套管输送系统可以在较低的物料输送速度, 较低的输送空气压力，较高的灰气比工况下工作。尤其在大灰量、长距离的输送项目中，它的优势更为突出。
无论输灰系统的灰量多大，输送距离多长，紊流双套管输送系统输送初速度大约为4.0 – 6.0米/秒,  输送末速度（在灰库入口处）大约为10.0 – 16.0米/秒。这在飞灰输送领域中是很难作到的。

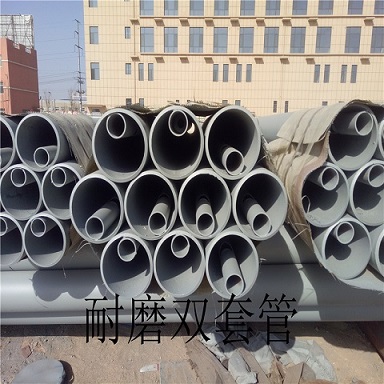

紊流双套管的输灰工作原理主要是采用了在主输送管内增设了一根较细的内旁通管，通过内旁通管的作用，对输灰管的飞灰增加了一个挠动，从而使原来欲沉积在管底的飞灰在主输灰管内的输送空气的作用下，顺利地被送入灰库。双套管的结构为普通输灰管的上方设置了一根较细的辅助流体管，辅助流体管的下半部分按工艺要求的间距要求设置紊流孔。当系统正常输送飞灰时，输送管的上部主要为输送空气，下部则主要为含量较大的灰气混合物，此时飞灰的输送任务主要由位于下部的输送空气完成，但部分空气在内旁通管上流动时，因不时地受紊流孔的撞击，使大部分空气开始俯冲向下流动，帮助输灰管共同完成输灰任务。
当紊流双套管的下部出现灰堆时，即出现了堵管现象，则此时输送空气因堵塞而改走内旁通管，则大量的输送空气在紊流孔的撞击下产生强大的俯冲干挠气流，对堵塞的灰堆切向冲击而进行彻底的吹通，完成了紊流双套管自吹扫堵灰的过程。
运用上述工作原理在整个管道输送线路上形成了—个具有高灰气比的良动流动状态。紊流双套管输送系统通过安装辅助内管避免了管道积灰的现象，自动运行不需要采用任何其他附加设施和外界干涉。设备能在管道残存物料的情况下随时开机运行。
　　紊流双套管系统在具体管道配置中有较大的讲究，有标准紊流双套管、端头紊流双套管及紊流双套伸缩管，系统中弯头不采用紊流双套管的形式，但在弯头后就要配置端头紊流双套管，因输灰转弯容易将较多的飞灰进入内旁通管，造成彻底的堵管。
由于紊流双套管对水平管堵灰的吹扫作用特别明显，因此双套管系统适用远距离输送，一般输送距离可达2000米，最大甚至于可达3000米。
